Práctica 12: Cálculo de distancias, pendiente y orientación

    a) Distancia horizontal (Dh): Para calcularla medimos en centímetros y pasamos a metros o a kilómetros en función de la escala del mapa.

A  x---------------------x  B                    1cm ---------- 50000 cm ------------500m

        3 cm                                     3cm ---------------------------------- x m

    E= 1:50000                                                     x=1500

b) Distancia real (Dr): Hay que tener en cuenta la cota de los dos puntos aplicando el Teorema de Pitágoras.

A = 300m        B= 100m        C= 100m

a= dc = 300-100= 200m

b= dh =1500m

h= dr = dh²  + dc² =>  Dr = 1513,27m

c) Cálculo de pendientes:  Es la relación o cociente entre lo que subimos y lo que avanzamos en el plano (Dr) multiplicado por 100.

          Ejemplo:  Pendiente = sen/cos x100 =  200/ 1500 x 100 = 13%

d) Cálculo de la orientación de un perfil:

Práctica 11: Elaboración de un perfil topográfico

¿ Qué es un perfil topográfico?

La elaboración de un perfil topográfico consiste en levantar un relieve utilizando la información que nos dan las curvas de nivel de un mapa topográfico.



Pasos para realizar un perfil topográfico

1. Se marca en el mapa  la línea de perfil.
2. En el papel milimetrado se realizan los ejes de coordenadas.
3. En el eje de la X marco puntos de corte de líneas del perfil con curvas de nivel (también marco el punto A y el punto B).
4. En el eje Y poner cotas a puntos de corte.
5. En el eje vertical, colocamos equidistancia a escala (equidistancia gráfica).
6. Proyectamos los puntos de corte.
7. Unimos los puntos a mano alzada.

Paso 1

Paso 3

Paso 6

Paso 7








Algunos perfiles topográficos realizados en clase

Práctica 10: Los elementos de un mapa topográfico

        1.Denominación de la hoja. Hay dos formas de denominar la hoja:

                -Nominal o toponímica: Huelma
                -Numérica:20-39 (970)

         2. Escala: 1: 50 000

         3. Vértices: son puntos a partir de los cuales se empieza a construir el mapa. Son

            puntos de altura conocida.
               - O: orden del vértice.
               - X e Y: Eje X y eje Y------> Coordenadas UTM
               - Z: altura

         4. Signos : son iguales en todos los mapas para representar los distintos                                        elementos constructivos llevados a cabo por la acción del hombre.

        5. Abreviaturas: cjo (cortijo)

        6. Designación y número de hojas en función del huso en el que se encuentran y                       la zona en la que se encuentran dependiendo también de las distintas escalas.

        7. Escala gráfica

        8. Carreteras.

        9. Declinación: es al angulo que forma el polo norte magnético con el polo norte

          geográfico.

       10. Coordenadas.Hay 3:
              - Geográficas
              - UTM
              - Lambert.

       11. Como calcular las coordenadas UTM

       12.División administrativa de términos municipales: Cambil, Huelma, Solera...

Mapa topográfico realizado en clase de Proyecto Integrado de Biología y Geología

Práctica 9: La topografía y los mapas

1.LA TOPOGRAFÍA

   1.1 ¿Qué estudia la topografía?

• -Topografía: (de topos, "lugar", y grafos, "descripción"), es la ciencia que estudia el conjunto de principios y procedimientos que tienen por objeto la representación gráfica de la superficie de la Tierra, con sus formas y detalles; tanto naturales como artificiales.


• -Esta representación tiene lugar sobre superficies planas, limitándose a pequeñas extensiones de terreno, utilizando la denominación de geodesia para áreas mayores. De manera muy simple, puede decirse que para un topógrafo la Tierra es plana (geométricamente), mientras que para un geodesta no lo es.Para eso se utiliza un sistema de coordenadas tridimensional, siendo la X y la Y competencia de la
  planimetría, y la Z de la altimetría.



2. MAPAS

   2.1. Concepto de mapa:

• - Un mapa es una representación gráfica y métrica de una porción de territorio generalmente sobre una superficie bidimensional.


• - Un mapa topográfico es una representación, generalmente parcial, del relieve de la superficie terrestre a una escala definida.

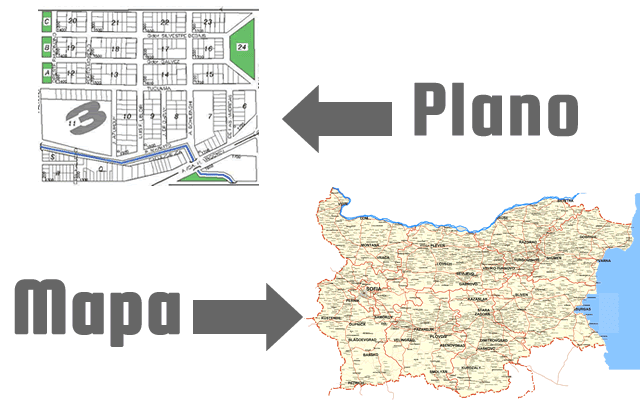

  2.2. Diferencia entre plano y mapa:

• La diferencia entre un mapa y un plano es que un mapa es la representación plana o esférica de la superficie terrestre o parte de ella, mientras que los planos son dibujos que indican o marca ciudades, plazas, edificios...

 2.3. Tipos de mapas:


          1.Mapa físico: Es la representación del relieve de una zona o un conjunto                       de regiones, como, por ejemplo, sus valles, ríos, montañas, etc. En el mapa                   físico aparecen los ríos, las montañas y demás accidentes geográficos.

Mapa físico

        2.Mapa político: Es la representación gráficaque muestra cómo se dividen                       los países,ciudades o localidades entre sí. Es el que hace referencia a la                      división política de un país, estado, o municipio. En los mapas políticos se                      muestran los límites entre países o entre estados, así como las capitales y otra              ciudades.También aparecen todos los ríos y montañas principales.

Mapa político

         3.Mapa climático: Identifica las áreas delos diferentes grupos climáticos                          del país.



Mapa climático

        4.Mapa geológico: Sirve para identificar los manantiales, las rocas, fallas                           del suelo, volcanes, así como las zonas donde se encuentran minerales, como el           oro, la plata y el cobre, entre otros.

Mapa geológico

         5.Mapa topográfico: Contiene información en detalle de los accidentes                            geográficos naturales y artificiales de la superficie del suelo y curvas de nivel. En          ellos se detallla el relieve, la forma y latitud de las montañas y cerros. La clave de          los detalles de un mapa topográfico está en las curvas de nivel. Cada curva                    de nivel es una línea imaginaria sobre el suelo, a una altura constante sobre el                nivel del mar.

Mapa topográfico

        6.Otros tipos de mapas: Existen otros muchos tipos de mapas, pero los                    citados son los más importantes. Otros tipos de mapas son: Mapa                            administrativo, mapa auxiliar,mapa clave, mapa de flujos, mapa de husos                horarios ....

2.4. Elementos de un mapa

        1. Escala: Relación entre las medidas de cualquier elemento representado en el                               mapa y  las medidas reales de dichos elementos. Se expresa:

              - Gráfica: se trata de una línea dividida en segmentos numerados.
              - Numérica: representada en forma de proporción (1: 5000) o fracción (1/5000,                                indica cuantos centímetros de la realidad están representados en un centímetro del                       plano o mapa (1 cm. Del mapa son 5000 cm en la realidad).
             - Verbal (palabras y cifras): como por ejemplo: "1 centímetro representa 100
                kilómetros“ Indica que cada unidad del mapa, por ejemplo 1 cm., corresponde                               a 50.000 cm.

        2. Curvas de nivel: son líneas que unen puntos de

           igual cota (altura) delimitando, por tanto,                            planos equidistantes paralelos, que ni se cortan ni            se cruzan.

          La "Regla de la V" determina que si el                                  plano inclinado corta con una superficie                            topográfica de valle, el contacto del plano                          con el relieve dibuja una "V" cuyo vértice                          apunta hacia donde buza el estrato.



Hay varios tipos de curvas de nivel:



           -Curvas o líneas maestras: son más gruesas y con cota.

           -Curvas secundarias: son menos gruesas y no tienen cota.

           La equidistancia es la distancia media entre una curva y otra.

     3. Coordenadas UTM geográfica: Es otro sistema de coordenadas muy común                              usado generalmente en Cartografía Temática de Investigación.Son mas fáciles de                        usar.El Sistema de Coordenadas UTM Secciona el Globo en 60 zonas que cubren la                    tierra y van de los 84° Norte y los 80° Sur.





Práctica 8: Observación de las bacterias del yogur

Para la observación de las bacterias del yogur se necesitan los siguientes materiales:

          - Portaobjetos
          - Placa de Petri
          - Cubreobjetos
          - Aguja enmangada
          - Lanceta
          - Papel secante
          - Mechero de alcohol
          - Microscopio óptico
          - Colorante azul de metileno
          - Agua destilada
          - Yogur



   Procedimiento para la observación

1. En primer lugar, con la aguja enmangada, cogemos una muestra del líquido del yogur.

2. Seguidamente añadimos una gota de agua destilada al portaobjetos y colocamos la

    muestra tomada, extendiéndola con la aguja lo mejor posible.

3. Cogemos el portaobjetos con unas pinzas de madera y calentamos la muestra con el mechero hasta que esta se quede fijada .

4. Una vez eliminado el líquido teñimos la muestra con el colorante azul de metileno.

5. Dejamos la preparación en reposo durante diez minutos.

6. Lavamos la preparación sin que el agua caiga directamente sobre la muestra.

7. Por último, colocamos un cubreobjetos sobre la muestra y observaremos la muestra
    con distintos aumentos del microscopio óptico obteniendo los siguientes resultados:

Bacterias del yogur vistas al microscopio óptico

Práctica 7: Observación de células de la mucosa bucal

    Para la observación de la mucosa bucal se necesitan los siguientes materiales:

          - Portaobjetos
          - Placa de Petri
          - Cubreobjetos
          - Aguja enmangada
          - Lanceta
          - Papel secante
          - Mechero de alcohol
          - Microscopio óptico
          - Colorante azul de metileno
          - Agua destilada



    Procedimiento para la observación


 1. En primer lugar tomamos la muestra bucal rascando con la uña el carillo inferior de
     la boca.

 2. Añadimos una gota de agua destilada al portaobjetos y colocamos la muestra tomada

     extendiéndola con la aguja lo mejor posible.

 3. Cogemos el portaobjetos con unas pinzas de madera y la calentamos el mechero
     hasta que esta se quede fijada . Una vez eliminado el líquido teñimos la muestra con
     el colorante azul de metileno.

 4. Dejamos la preparación en reposo durante diez minutos.

 5. Lavamos la preparación sin que el agua caiga directamente sobre la muestra.

 6. Colocamos un cubreobjetos sobre la muestra.

 7. Observaremos la muestra con distintos aumentos del microscopio óptico y vemos lo

     siguiente:

x10

x40
